CJX2-F Контактор электромагнитный переменного тока
![Контактор электромагнитный переменного тока CNC Electric CJX2-F Контактор электромагнитный переменного тока CNC Electric CJX2-F](images/CNC_kontaktor_CJX2-F.jpg)
Общие сведения
Контакторы электромагнитные переменного тока серии CJX2-K предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 660 В переменного тока частотой 50 Гц. Контактор изготовлен в соответствие стандарту ГОСТ IEC 60947-4-1.

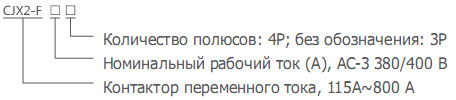

Условное обозначение контактора
![](images/usl-obozn-1_a4ntgd2m.jpg)
Условия эксплуатации
- Температура окружающей среды: -5°C ~ +40°C;
- Атмосферные условия: В месте монтажа относительная влажность должна быть не более 50% при максимальной температуре +40°C. Для самого влажного месяца максимальная средняя относительная влажность должна составлять 90%, а самая низкая средняя температура этого месяца +20°C, следует принимать специальные меры для предотвращения образования конденсата.
- Высота над уровнем моря: ⩽ 2000 м;
- Степень загрязнения окружающей среды: 2;
- Категория объекта: III;
- Монтажное положение: угол между плоскостью установки и вертикальной плоскостью не должен превышать ±5°;
- Изделие должно располагаться в местах, где нет видимого ударного воздействия и вибрации.

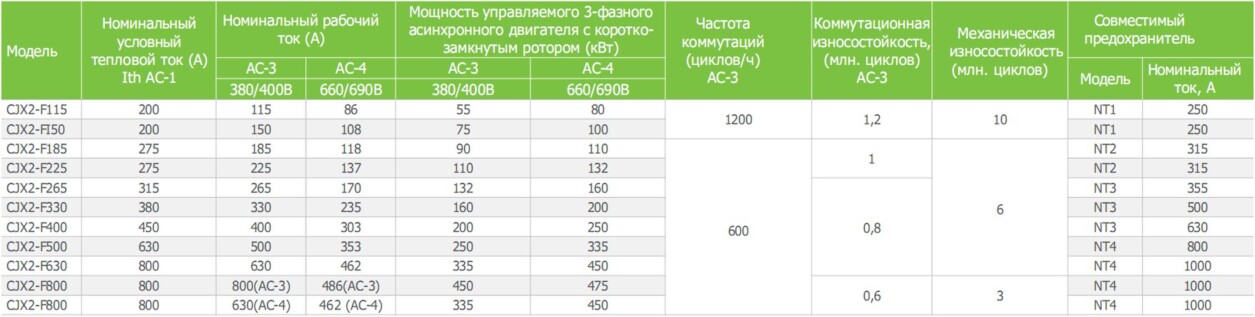

Технические характеристики электромагнитных контакторов переменного тока серии CJX2-F для моделей: CJX2-F115, CJX2-F150, CJX2-F185, CJX2-F225, CJX2-F265, CJX2-F330, CJX2-F400, CJX2-F500, CJX2-F630, CJX2-F800.
![Контактор электромагнитный переменного тока CNC Electric CJX2-F Контактор электромагнитный переменного тока CNC Electric CJX2-F](images/CJX2-F-teh-harakteristiki.jpg)

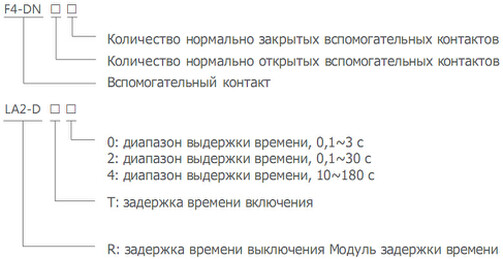

Условное обозначение
![](images/usl-obozn-2.jpg)

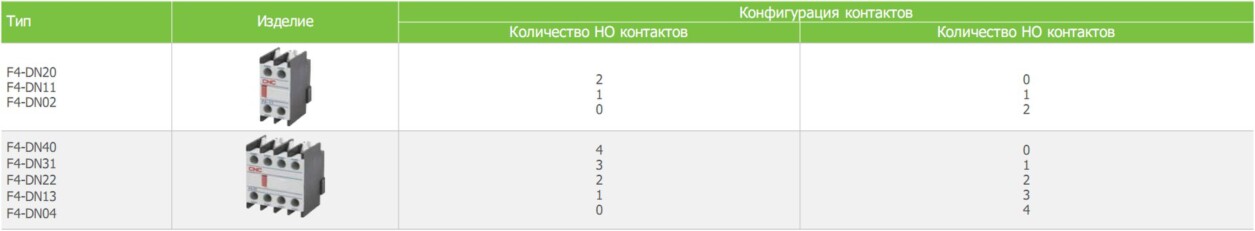

Вспомогательный контакт
![Вспомогательные контакты F4-DN20, F4-DN11, F4-DN02, F4-DN40, F4-DN31, F4-DN22, F4-DN13, F4-DN04 для контактора CNC Electric CJX2-F Вспомогательные контакты F4-DN20, F4-DN11, F4-DN02, F4-DN40, F4-DN31, F4-DN22, F4-DN13, F4-DN04 для контактора CNC Electric CJX2-F](images/CJX2-F-vspomogatelnyi-kontakt.jpg)

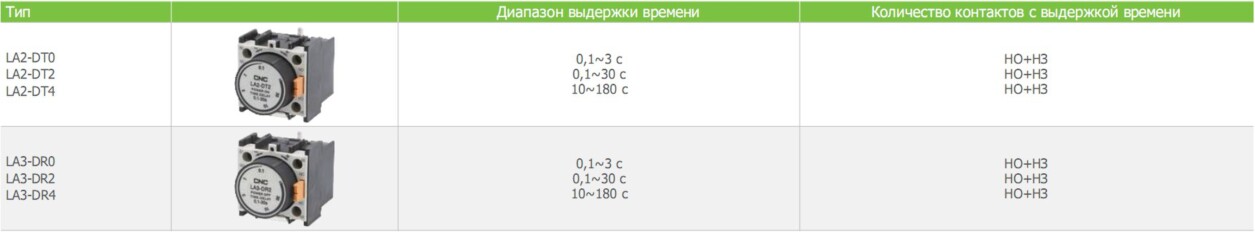

Модуль задержки времени
![Модуль задержки времени LA2-DT0, LA2-DT2, LA2-DT4, LA3-DR0, LA3-DR2, LA3-DR4 для контактора CNC Electric CJX2-F Модуль задержки времени LA2-DT0, LA2-DT2, LA2-DT4, LA3-DR0, LA3-DR2, LA3-DR4 для контактора CNC Electric CJX2-F](images/CJX2-F-modul-zaderzhki-vremeni.jpg)

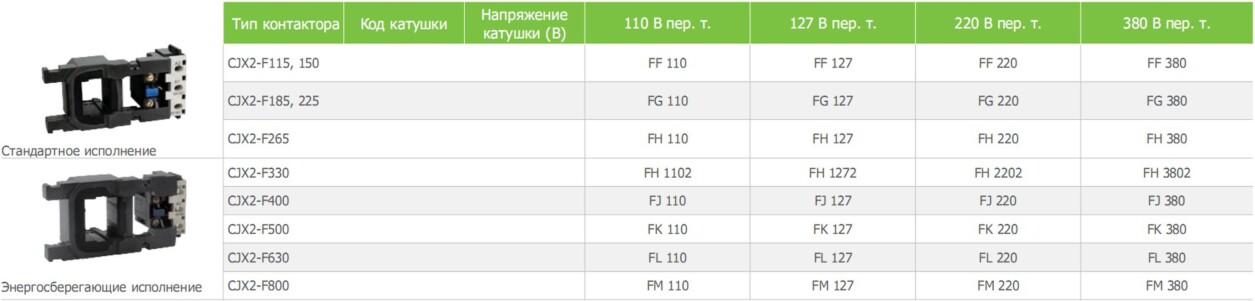

Катушка управления
![Катушка управления для CJX2-F CNC Electric контактор электромагнитный переменного тока Катушка управления для CJX2-F CNC Electric контактор электромагнитный переменного тока](images/CJX2-F-katushka-upravleniya.jpg)
Примечание: напряжение срабатывания: (85%~110%) Us; напряжение отпускания: (20%~75%) Us для стандартных продуктов, (10%~75%) Us для стандартных продуктов.

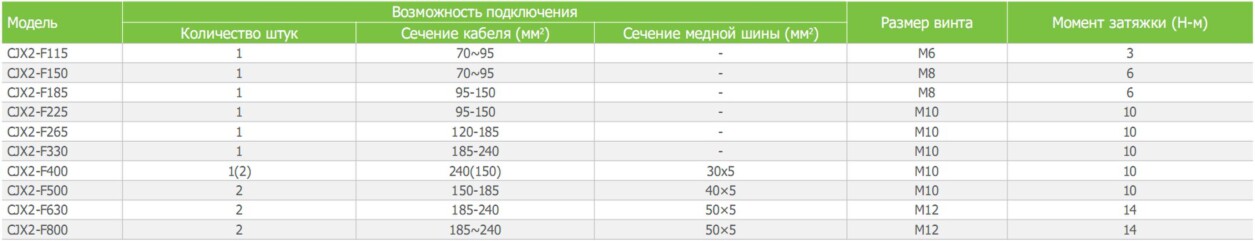

Соединение зажимов
![Соединение зажимов CJX2-F контактора электромагнитного переменного тока CNC Electric Соединение зажимов CJX2-F контактора электромагнитного переменного тока CNC Electric](images/CJX2-F-soedinenie-zazhimov.jpg)
Особенности конструкции
- Контактор состоит из системы гашения дуги, контактной системы, опорной рамы и магнитной системы (включая магнитный сердечник и катушку).
- Контактная система контактора — прямого действия с двойным размыканием контактов.
- Нижняя опорная рама контактора выполнена из алюминиевого профиля, а катушка представляет собой конструкцию в пластмассовом корпусе.
- Катушка собрана с сердечником и составляет с ним единое целое. Ее можно монтировать или демонтировать из контактора.
- Благодаря конструкции, контактор удобен для обслуживания и ремонта пользователем.

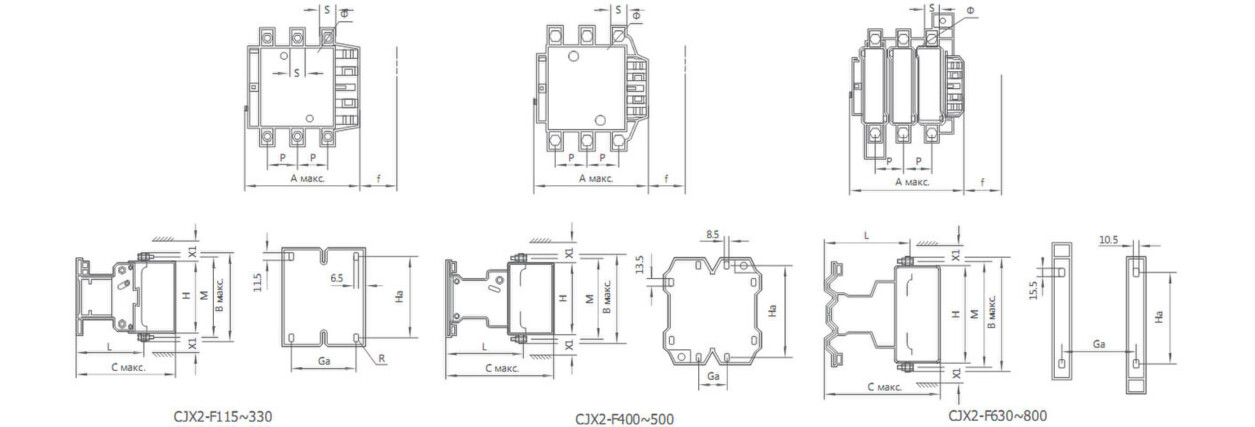

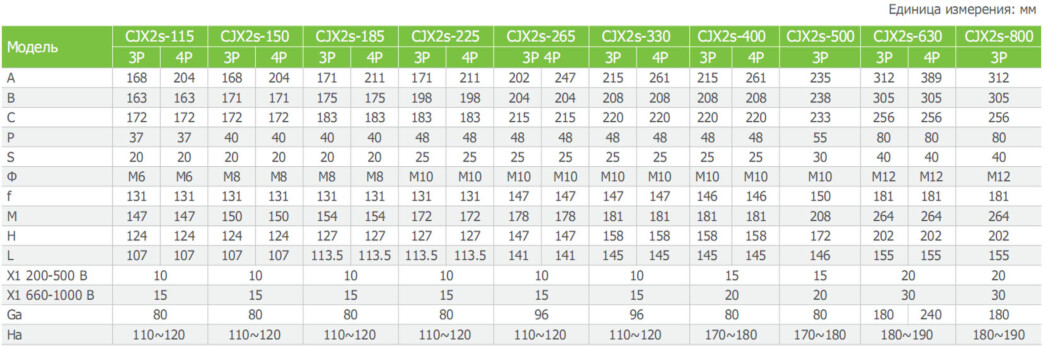

Габаритные и установочные размеры (мм)
![Габаритные и установочные размеры контакторов CJX2-F115, CJX2-F150, CJX2-F185, CJX2-F225, CJX2-F265, CJX2-F330, CJX2-F400, CJX2-F500, CJX2-F630, CJX2-F800 CNC Electric Габаритные и установочные размеры контакторов CJX2-F115, CJX2-F150, CJX2-F185, CJX2-F225, CJX2-F265, CJX2-F330, CJX2-F400, CJX2-F500, CJX2-F630, CJX2-F800 CNC Electric](images/CJX2-F-2.jpg)
![Габариты CJX2-F контактора электромагнитного переменного тока CNC Electric Габариты CJX2-F контактора электромагнитного переменного тока CNC Electric](images/CJX2-F-gabarity.jpg)
Примечание:
a. f - минимальное расстояние, необходимое для монтажа и демонтажа катушки.
b. X1 - дуговой промежуток определяется рабочим напряжением и отключающей способностью.
