CJX2 Контактор электромагнитный переменного тока
![Контактор электромагнитный переменного тока CJX2 CNC Electric Контактор электромагнитный переменного тока CJX2 CNC Electric](images/CNC_kontaktor_CJX2-0910.jpg)
Общие сведения
Контакторы электромагнитные переменного тока серии CJX2 9-95 A предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 660 В переменного тока частотой 50/60 Гц. Контактор изготовлен в соответствие стандарту ГОСТ IEC 60947-4-1.

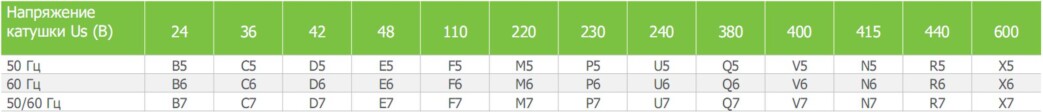

Напряжение катушки контактора и соответствующий заказной код
![Напряжение катушки контактора CJX2 CNC Electric Напряжение катушки контактора CJX2 CNC Electric](images/CJX2-napryazheniye-katushki.jpg)
![Контактор электромагнитный переменного тока CJX2-2510 CNC Electric Контактор электромагнитный переменного тока CJX2-2510 CNC Electric](images/CNC_kontaktor_CJX2-2510.jpg)
![Контактор электромагнитный переменного тока CJX2-9511 CNC Electric Контактор электромагнитный переменного тока CJX2-9511 CNC Electric](images/CNC_kontaktor_CJX2-9511.jpg)

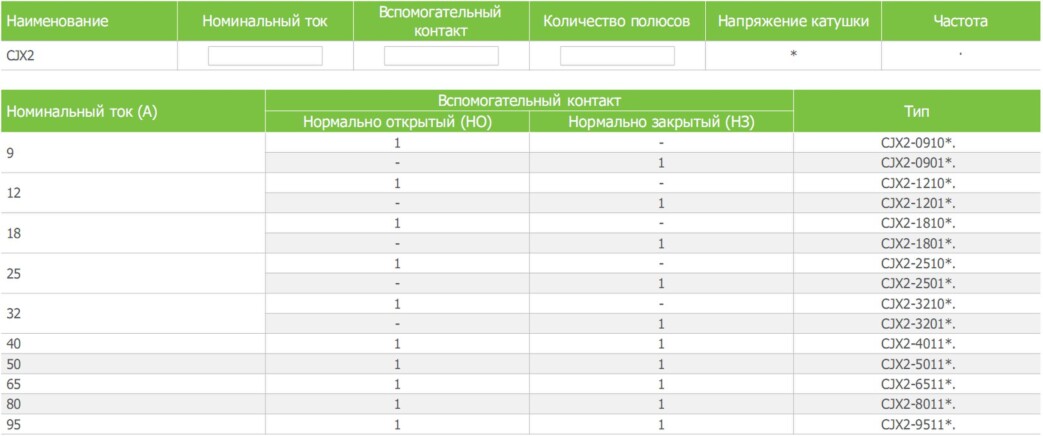

Структура условного обозначения контактора
![Условные обозначения контакторов электромагнитного переменного тока CJX2 CNC Electric Условные обозначения контакторов электромагнитного переменного тока CJX2 CNC Electric](images/CJX2-struktura-usl-obozn.jpg)

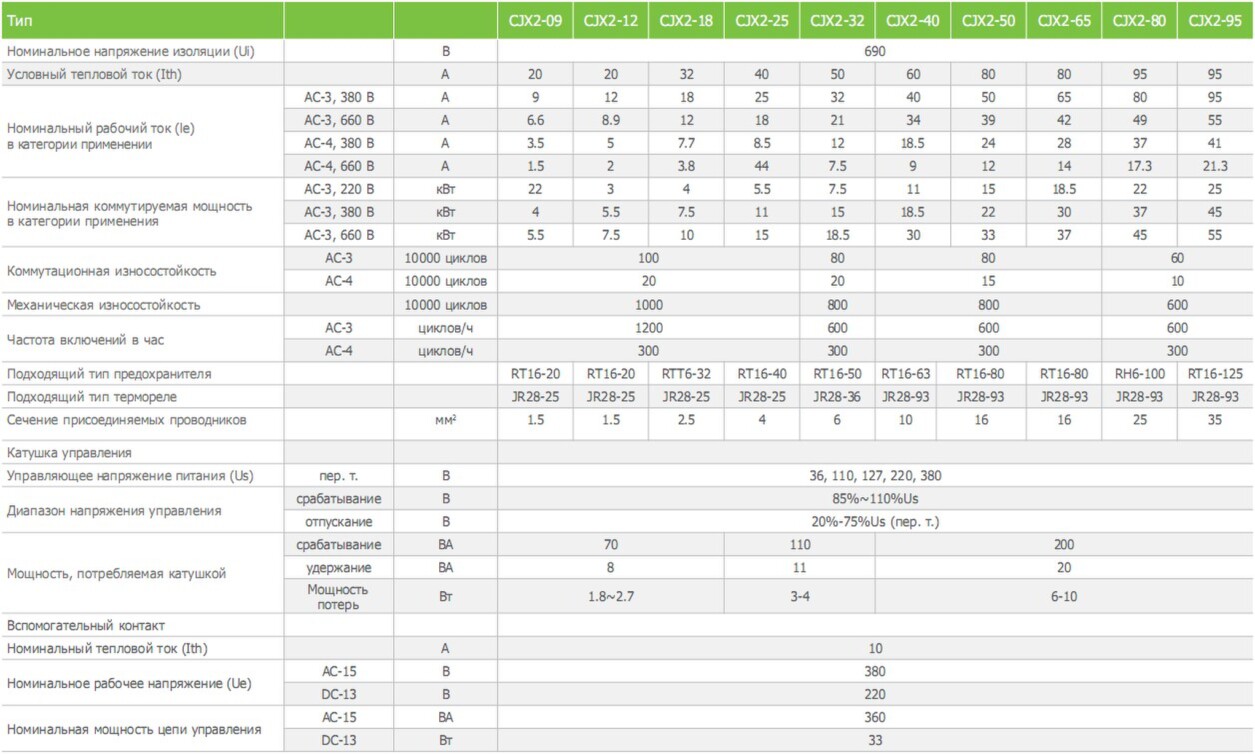

Технические характеристики электромагнитного мини-контактора переменного тока серии CJX2 моделей: CJX2-09, CJX2-12, CJX2-18, CJX2-25, CJX2-32, CJX2-40, CJX2-50, CJX2-65, CJX2-80, CJX2-95.
![CJX2 Контактор электромагнитный переменного тока CNC Electric CJX2 Контактор электромагнитный переменного тока CNC Electric](images/CJX2-teh-harakteristiki.jpg)
Примечание: 3-полюсной - это стандартный тип, не указывается в условном обозначении.

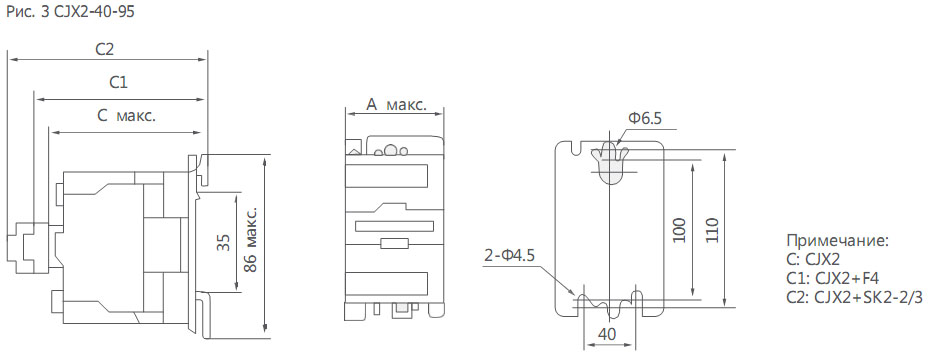

Габаритные и установочные размеры (мм)
![Габариты контакторов электромагнитного переменного тока CJX2-09, CJX2-12, CJX2-18 CNC Electric Габариты контакторов электромагнитного переменного тока CJX2-09, CJX2-12, CJX2-18 CNC Electric](images/CJX2-09,12,18.jpg)
![Габариты Контактора электромагнитногопеременного тока CJX2-09, CJX2-12, CJX2-18 CNC Electric Габариты Контактора электромагнитногопеременного тока CJX2-09, CJX2-12, CJX2-18 CNC Electric](images/CJX2-09,12,18-gabarity.jpg)
![Габариты контакторов электромагнитного переменного тока CJX2-25, CJX2-32 CNC Electric Габариты контакторов электромагнитного переменного тока CJX2-25, CJX2-32 CNC Electric](images/CJX2-25,32.jpg)
![Габариты Контактора электромагнитного переменного тока CJX2-25, CJX2-32 CNC Electric Габариты Контактора электромагнитного переменного тока CJX2-25, CJX2-32 CNC Electric](images/CJX2-25,32-gabarity.jpg)
![Габариты контакторов электромагнитного переменного тока CJX2 CNC Electric Габариты контакторов электромагнитного переменного тока CJX2 CNC Electric](images/CJX2-40-95.jpg)
![Габариты Контактора электромагнитного переменного тока CJX2 CNC Electric Габариты Контактора электромагнитного переменного тока CJX2 CNC Electric](images/CJX2-40-95-gabarity.jpg)

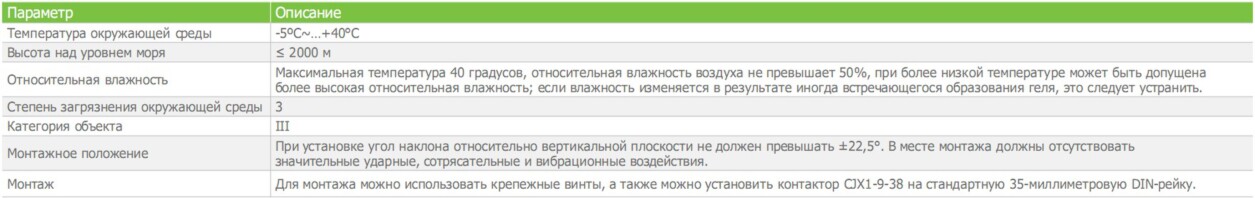

Технические характеристики
![Технические характеристики при установке CJX2 контактора электромагнитного переменного тока CNC Electric Технические характеристики при установке CJX2 контактора электромагнитного переменного тока CNC Electric](images/CJX2-teh-harakteristiki-2.jpg)
Блок контактов F4-D, LA2-D, LA3-D
![Блоки контактов для CJX2 CNC Electric Блоки контактов для CJX2 CNC Electric](images/CJX2-blok-kontaktov.jpg)
Катушка управления LX1-D и код обозначения
![Катушка управления LX1-D2, LX1-D4, LX1-D6 для CJX2 CNC Electric Катушка управления LX1-D2, LX1-D4, LX1-D6 для CJX2 CNC Electric](images/CJX2-katushka-upravleniya.jpg)
Конфигурации электромагнитного контактора с аксессуарами
![Конфигурации электромагнитного контактора CJX2 CNC Electric с аксессуарами Конфигурации электромагнитного контактора CJX2 CNC Electric с аксессуарами](images/CJX2-konfiguracii-acsessuary.jpg)
