JR28s Реле тепловое
Применение
Тепловые реле перегрузки серии JR28s подходят для защиты от перегрузки и обрыва фазы электродвигателей переменного тока с частотой 50/60 Гц, напряжением до 690 В, током до 0,1-630 А при 8-часовой работе или в непрерывном режиме. Реле могут быть установлены на контакторы или смонтированы как отдельные блоки.
Данные для выбора и заказа
| Внешний вид изделий | Номинальный ток (А) | Характеристики совместимого предохранителя (А) | Модель совместимого контактора | |
| aM | gG | |||
 | 0.1~0.16 | 0.25 | 2 | CJX2s-09/CJX2i-09 CJX2s-12/CJX2i-12 CJX2s-18/CJX2i-18 CJX2s-25/CJX2i-25 |
| 0.16~0.25 | 0.5 | 2 | ||
| 0.25~0.4 | 1 | 2 | ||
| 0.4~0.63 | 1 | 2 | ||
| 0.63~1 | 2 | 4 | ||
| 1~1.6 | 2 | 4 | ||
| 1.25~2 | 4 | 6 | ||
| 1.6~2.5 | 4 | 6 | ||
| 2.5~4 | 6 | 10 | ||
| 4~6 | 8 | 16 | ||
| 5.5~8 | 12 | 20 | ||
| 7~10 | 12 | 20 | ||
| 9~13 | 16 | 25 | ||
| 12~18 | 20 | 35 | ||
| 17~25 | 25 | 50 | ||
 | 23~32 | 40 | 63 | CJX2s-32/CJX2i-32 CJX2s-38/CJX2i-38 |
| 28~36 | 40 | 80 | ||
 | 23~32 | 40 | 63 | CJX2s-40/CJX2i-40 CJX2s-50/CJX2i-50 CJX2s-65/CJX2i-65 CJX2s-80/CJX2i-80 |
| 30~40 | 40 | 100 | ||
| 37~50 | 63 | 100 | ||
| 48~65 | 63 | 100 | ||
| 55~70 | 80 | 125 | ||
| 63~80 | 80 | 125 | ||
| 80~93 | 100 | 160 | ||
 | 80~104 | 125 | 200 | CJX2D-115 CJX2D-150 CJX2D-170 |
| 95~120 | 125 | 224 | ||
110~150 | 160 | 250 | ||
 | 80~125 | 125 | 200 | CJX2-F115 CJX2-F150 CJX2-F185 CJX2-F225 |
| 100~160 | 160 | 250 | ||
| 125~200 | 200 | 315 | ||
 | 160~250 | 250 | 400 | CJX2-F185 CJX2-F225 CJX2-F265 CJX2-F330 CJX2-F400 CJX2-F500 CJX2-F630 |
| 200~315 | 315 | 500 | ||
| 250~400 | 400 | 630 | ||
| 315~500 | 500 | 800 | ||
| 400~630 | 630 | 800 | ||

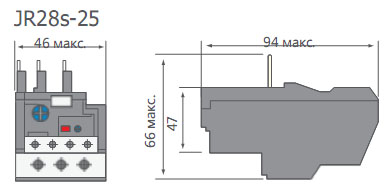

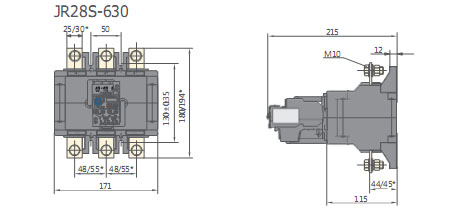

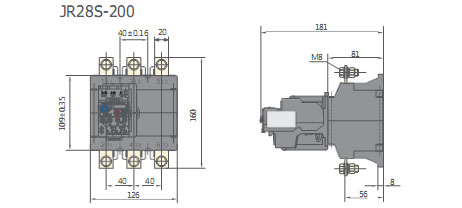

Внешний вид и установочные размеры
